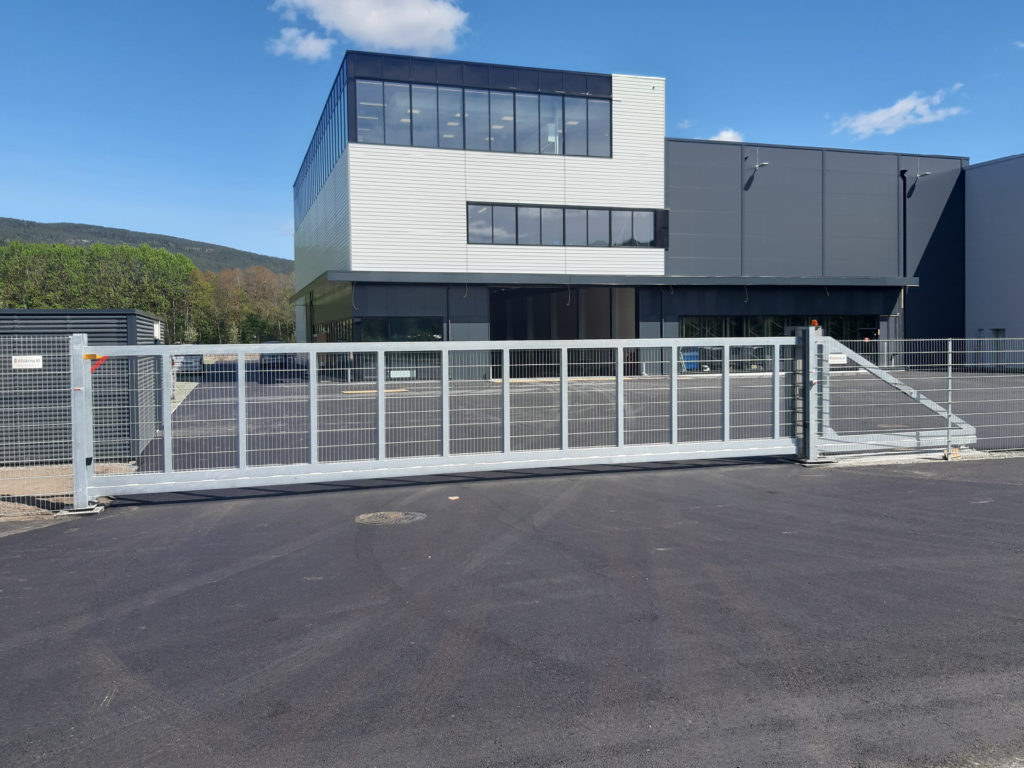

Thor
Skjutgrind för industriella applikationer.
Konstruktion
Grindblad
Skjutgrinden THOR är utvecklad för det nordiska klimatet. Grinden har en helsvetsad konstruktion med en undre C-profilbalk. Den svetsade grindramen består av horisontella fyrkantsprofiler eller rektangulära profiler. De vertikala ramdelarna är av fyrkantsprofiler. Grindfyllningenbestår av svetsade vertikala fyrkantsprofiler med ett maximalt avstånd på 100 mm. Förberedd för 3 rader taggtråd. Mått: se avsnittet Teknisk beskrivning.
Styrstolpe och ändstolpe
Den dubbelsidiga ändstolpen är tillverkad av fyrkantsprofil och utrustad med grindfång, för att styra och stödja grindbladet när grinden är i slutlig rörelse eller helt stängd.
Styrstolpen är tillverkad av fyrkantsprofiler.
Styrstolpen för motordrivna grindar är utrustad med ett pulverbelagt styrskåp (fullhöjd) som skyddar all elektronik.
Rullset
Grindbladet styrs och hålls upp av två kullagerförsedda uppsättningar rullset som löper i underbalken. Det ena rullsettet är monterat på styr/motorstolpens basplatta. Det andra rullsettet är placerat på den bakre delen av betongfundamentet. Båda uppsättningar av rullset stöder underbalken och ger perfekt styrning av grindbladet.
I sidled styrs grindbladet av en horisontell kullagerförsedd styrrulle och är placerad högst
upp på styr/motorstolpen.
Alla styrrullar är av högklassig polyamid. Materialet håller länge och ger tyst
gång av grindbladet.
Ytbehandling
Stolpar och grindblad är varmförzinkade, alternativt med en pulverbeläggning. Standardfärgerna är RAL 9007, RAL 9005, RAL 6005. Andra färger på begäran.
För motordrivna grindar har styrskåpet en pulverbeläggning i standardfärgen RAL 9007.
Varmförzinkad Varmförzinkad i enlighet med EN-ISO 1461.
Pulverbeläggning Stolpar och grindblad kan fås med polyesterpulverbeläggning.
Pulverbeläggningens tjocklek: 60–80 μm.
Funktion
Halsang SLEIPNER motorsering med styrning Halsang H102, inklusive frekvensmodulator med mjukstart och mjukstopp för optimal funktion. Levereras förmonterad, vilket ger snabb och enkel installation på plats.
Styrning och elektronik i ett fullhöjdsstyrskåp. TÜV-godkänd i enlighet med EN 13241-1
I manuellt utförande är grinden utrustad med ett Locinox-lås för skjutgrindar, eller förberedd
för hänglås.
Funktioner
- Svetsad, varmförzinkad stålkonstruktion
- Fyllning i standardversionen är 25 x 25 x 2 mm fyrkantsprofiler
- Enkel åtkomst till styrskåpet (pulverbelagt i färgen RAL 9007) för service och underhåll
- Extern extra rullset för större öppningsbredder än 6 m
- Max. öppningsbredd är 12 m
- Max. höjd: 2,4 m
- TÜV-godkänd i enlighet med EN 13241-1
- Andra mått på begäran
Teknisk beskrivning
Strömförsörjning
230 V AC, 50 Hz
Effektförbrukning
1000 W
Ström
10 A
Återkopplingssignal
Potentialfri kontakt – no/nc
Öppningssignal
Signal (max. 1 s)
Driftmiljö
-25 till +50 C
Tillval
- Överklättringsskydd – taggat portblad
- Halsang Monitoring System
- Fästen för montering av stängsel på stolparna
- Detektor för markslinga
- Pulverbelagd i RAL-färger.
- Annan grindbladsfyllning
- Nyckelbrytare
- Trafikljus
- Belysning för grindöppning
